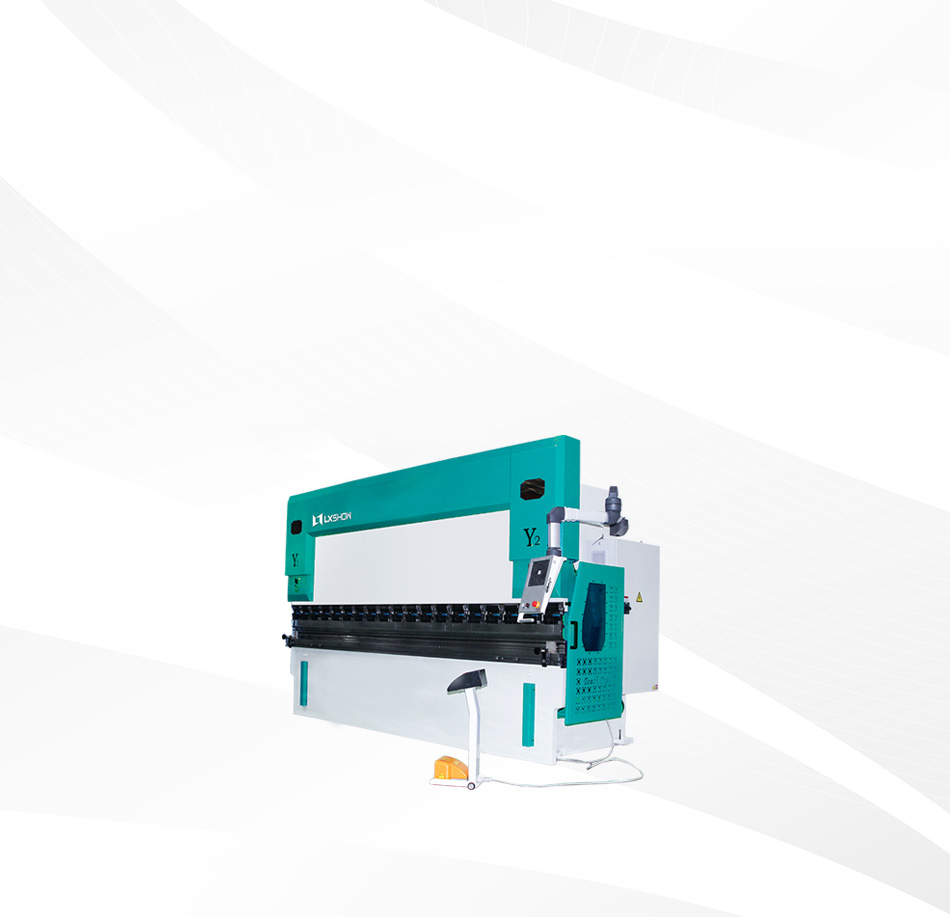

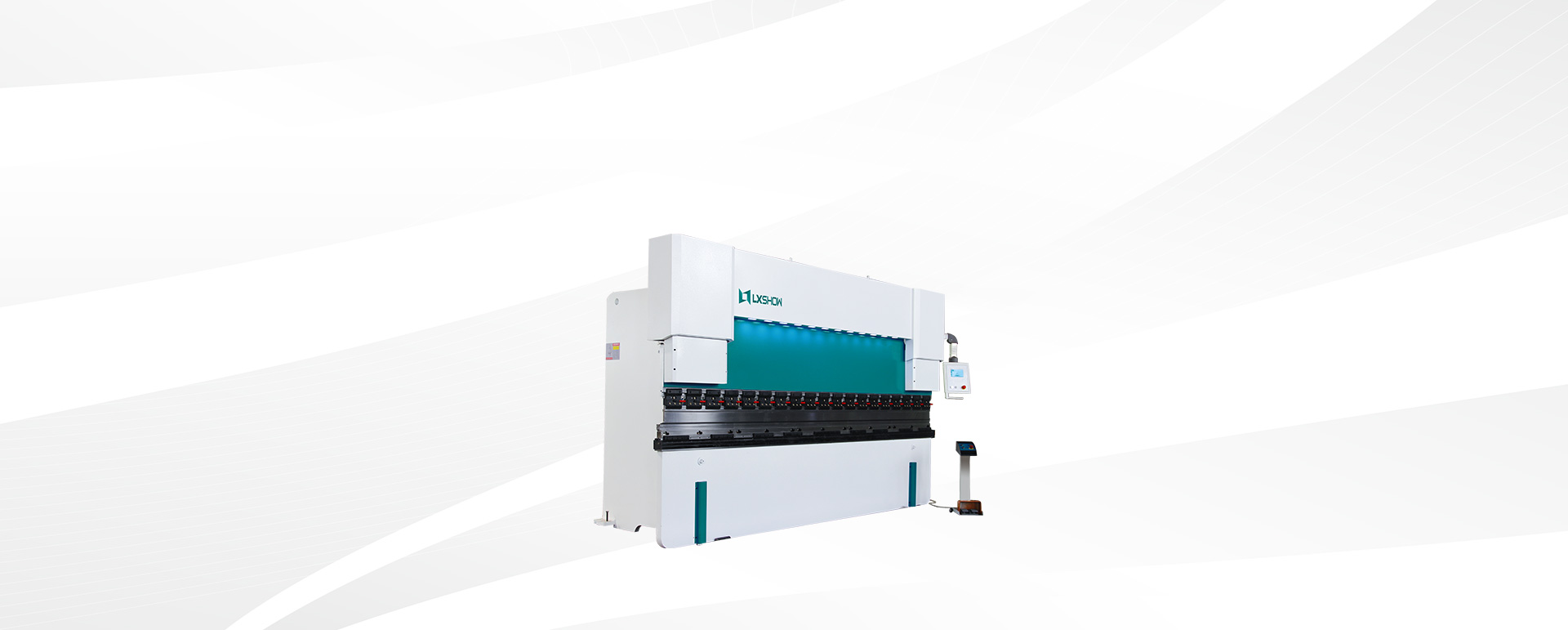

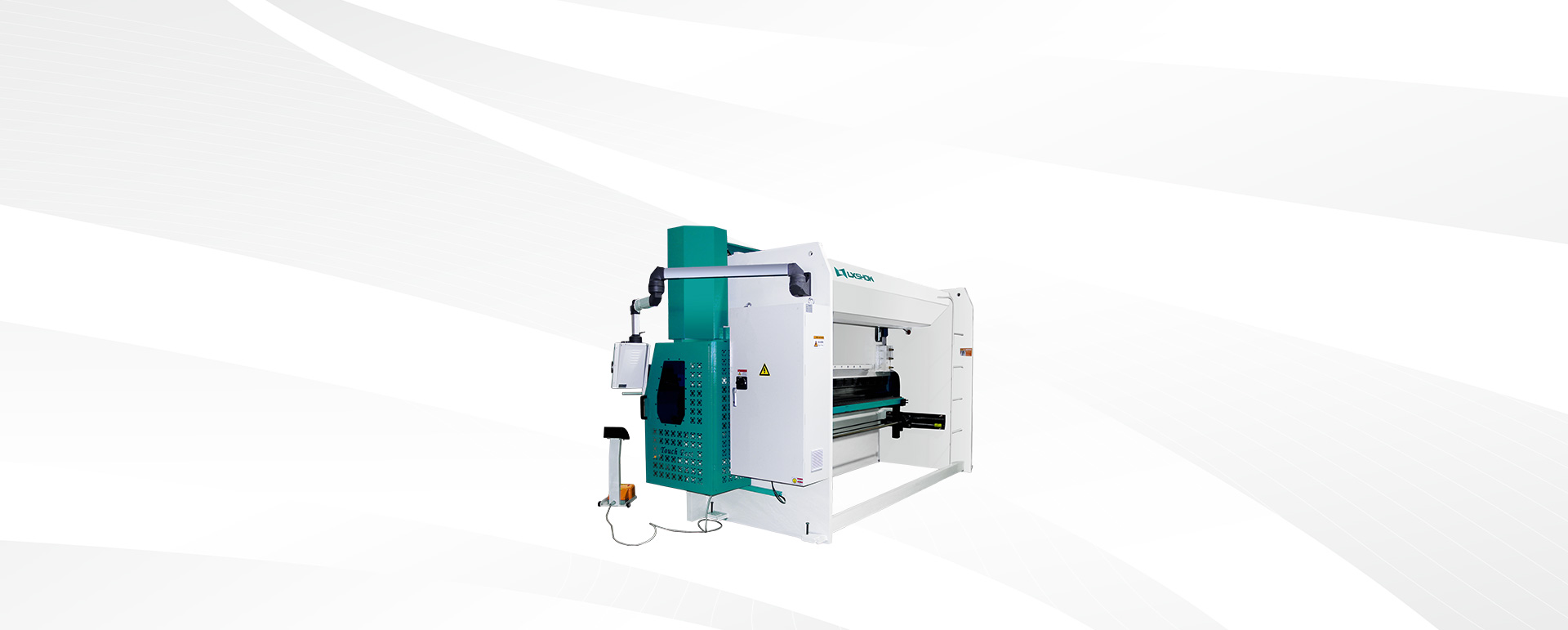

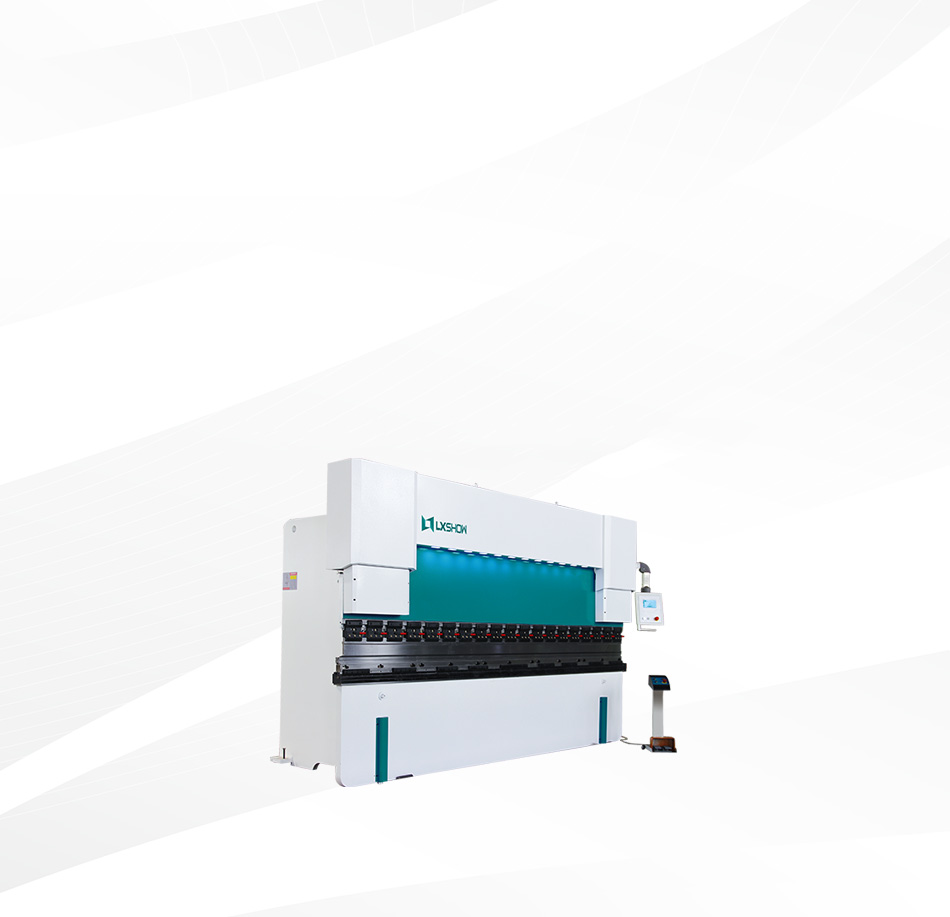

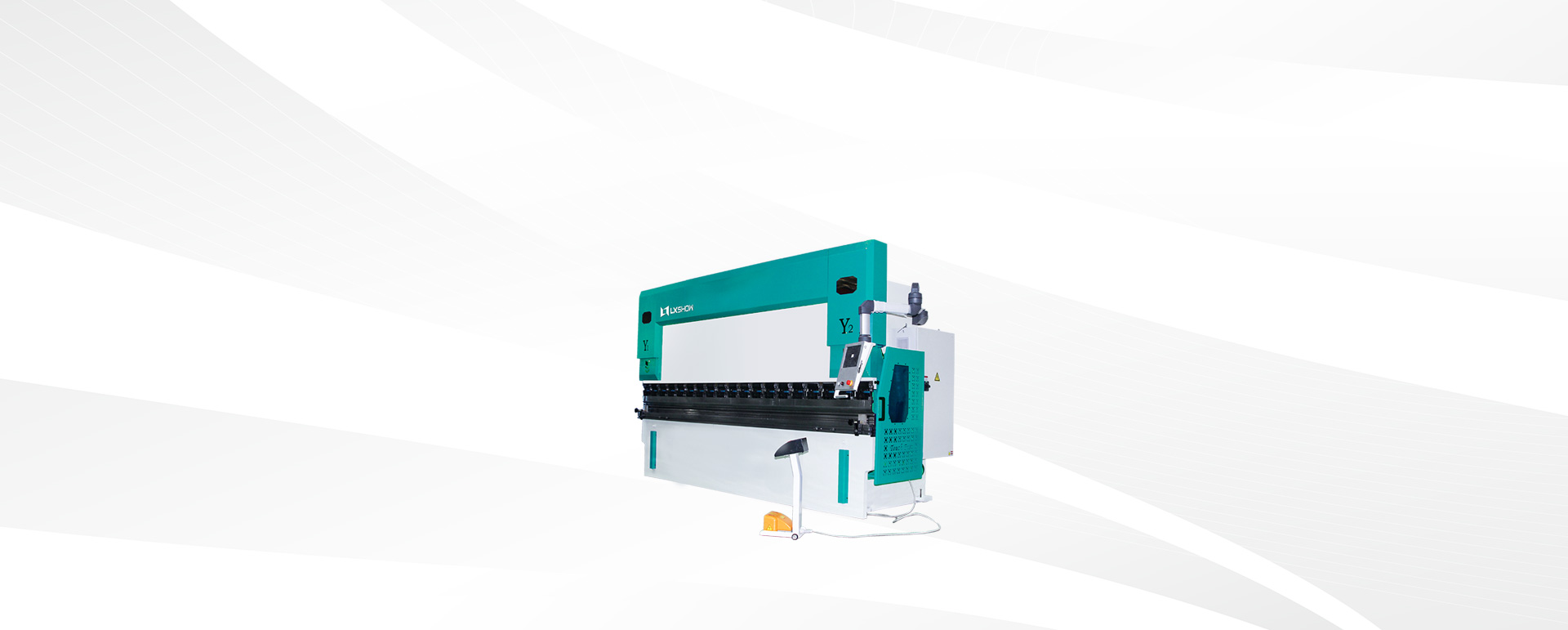

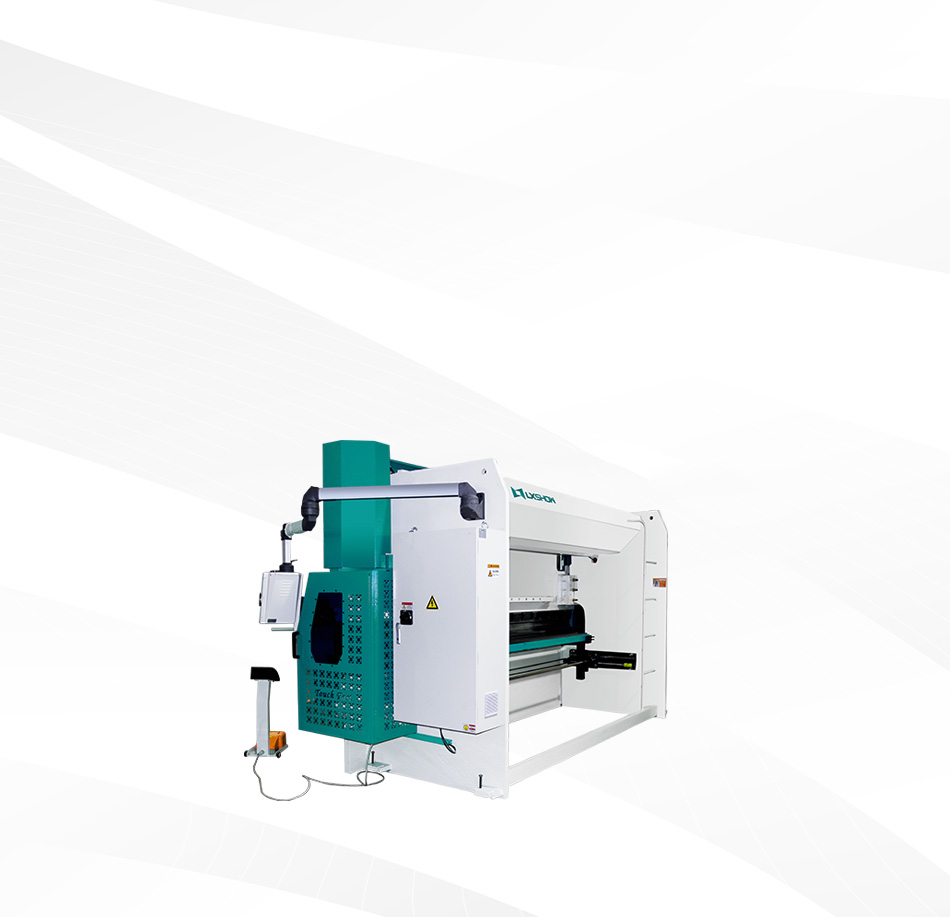

WG67K Высокоэффективные листогибочные прессы с ЧПУ

WG67K

WG67K

WG67K Высокоэффективные листогибочные прессы с ЧПУ

WG67K

WG67K Высокоэффективные листогибочные прессы с ЧПУ

WG67K

WG67K Высокоэффективные листогибочные прессы с ЧПУ

WG67K

WG67K Высокоэффективные листогибочные прессы с ЧПУ

WG67K

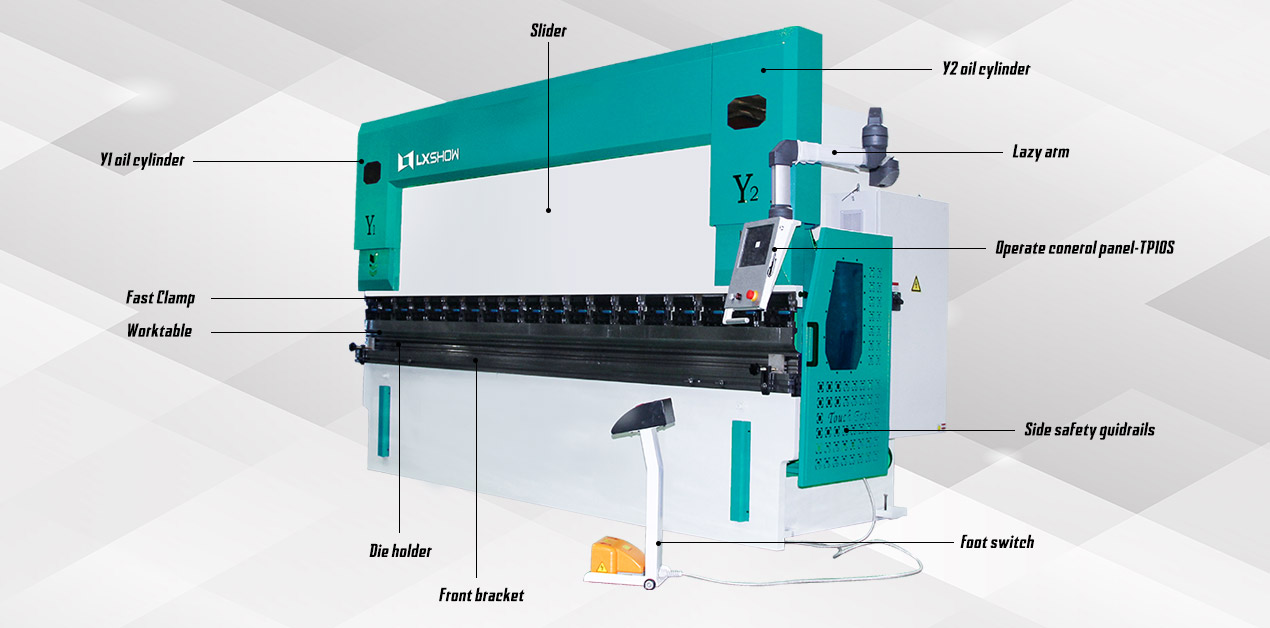

Характеристики

• Комплектная стальная сварная конструкция, обладающая достаточной прочностью и жесткостью;
• Гидравлическая конструкция хода вниз, надежная и плавная;
• Механический стопорный узел, синхронный крутящий момент и высокая точность;
• В заднем калибре используется механизм заднего калибра Т-образного винта с гладким стержнем, который приводится в действие двигателем;
• Верхний инструмент с механизмом компенсации натяжения, для обеспечения высокой точности гибки;
• TP10S NC система;

Система ЧПУ

• Сенсорный экран TP10S
• Поддержка программирования угла и переключения программирования глубины - Поддержка настроек пресс-формы и библиотеки продуктов
• Каждый шаг может свободно устанавливать высоту проема
• Положение точки сдвига можно свободно контролировать
• Может реализовать многоосевое расширение Y1, Y2, R • Поддержка механического управления рабочим столом короны
• Поддержка большой круговой дуги автоматическая программа генерации
• Поддержка верхней мертвой точки, нижней мертвой точки, свободной ноги, задержки и других вариантов изменения шага, это улучшает эффективность обработки эффективно - Поддержка электромагнита простой мост
• Поддержка полностью автоматической функции пневматического моста для поддонов - Поддержка автоматической гибки, реализация беспилотного управления гибкой и поддержка до 25 шагов автоматической гибки
• Поддержка контроля времени функции конфигурации группы клапанов, быстрого спуска, медленного спуска, возврата, разгрузки и действия клапана
• Имеет 40 библиотек продуктов, каждая библиотека продуктов имеет 25 шагов, большая круговая дуга поддерживает 99 шагов

Система ЧПУ

Верхний инструмент - Быстрый зажим

• Устройство для зажима верхнего инструмента - быстрый зажим

Зажим донной матрицы Multi-V (опционально)

• Мульти-V нижний штамп с различными отверстиями

Зажим донной матрицы Multi-V (опционально)

• Мульти-V нижний штамп с различными отверстиями

Задний кронштейн

• Шариковый винт/направляющая линейки имеют высокую точность

Передняя поддержка

• Платформа из алюминиевого сплава, привлекательный внешний вид, И уменьшение царапин на рабочем столе.

Передняя поддержка

• Платформа из алюминиевого сплава, привлекательный внешний вид, И уменьшение царапин на рабочем столе.

Компенсация короны для рабочего стола

• Выпуклый клин состоит из набора выпуклых косых клиньев со скошенной поверхностью. Каждый выступающий клин проектируется путем анализа методом конечных элементов в соответствии с кривой прогиба ползуна и рабочего стола.
• Система ЧПУ рассчитывает необходимую величину компенсации в зависимости от силы нагрузки. Эта сила вызывает прогиб и деформацию вертикальных пластин ползуна и стола. И автоматически контролирует относительное движение выпуклого клина, чтобы эффективно компенсировать деформацию прогиба, вызванную ползуном и стояком стола, и получить идеальную гибочную заготовку.

Быстросменная донная матрица

• Применение 2-v быстросменного зажима для нижнего штампа

Быстросменная донная матрица

• Применение 2-v быстросменного зажима для нижнего штампа

Лазерный сейф - Охрана безопасности

• Лазерная безопасная защита PSC-OHS, связь между контроллером ЧПУ и модулем управления безопасностью.
• Двойной луч от защиты - точка ниже 4 мм ниже кончика верхнего инструмента, для защиты пальцев оператора; три области (передняя, средняя и реальная) леера могут быть гибко закрыты, обеспечивают сложную обработку гибки коробки; точка отключения звука составляет 6 мм, для реализации эффективного и безопасного производства.

Механический сервопривод - помощь при изгибе

• При изгибе марки опорная плита может реализовать функцию переворачивания вслед за ней. Угол и скорость поворота рассчитываются и контролируются контроллером ЧПУ, перемещаются по линейной направляющей влево и вправо.
• Регулировка высоты вверх и вниз вручную, передняя и задняя части также могут быть отрегулированы вручную в соответствии с различными нижними штампами.
• Опорная платформа может быть щеткой или трубой из нержавеющей стали, в соответствии с размером заготовки, две опоры, движение связи или отдельное движение может быть выбрано.

Механический сервопривод - помощь при изгибе

Модель:WG67K

Справочная цена FOB:10000-90000USD

Срок поставки:10-15 рабочих дней

Условия оплаты:T/T, торговое обеспечение Alibaba, Western Union, Payple, L/C.

Бренд:LXSHOW

Вес:1.6 тонны

Гарантийный срок:3 года

Способ перевозки:Морской/Сухопутный

Модель:WG67K

Справочная цена FOB:10000-90000USD

Срок поставки:10-15 рабочих дней

Условия оплаты:T/T, торговое обеспечение Alibaba, Western Union, Payple, L/C.

Бренд:LXSHOW

Вес: 1.6 тонны

Гарантийный срок:3 года

Способ перевозки:Морской/Сухопутный

Параметры Таблица
Модель	Вес	Диаметр масляного цилиндра	Ход цилиндра	Стеновые плиты	Слайдер	Вертикальная плита верстака
WG67K-30T1600	1.6 tons	95	80	18	20	20
WG67K-40T2200	2.1 tons	110	100	25	30	25
WG67K-40T2500	2.3 tons	110	100	25	30	25
WG67K-63T2500	3.6 tons	140	120	30	35	35
WG67K-63T3200	4 tons	140	120	30	35	40
WG67K-80T2500	4 tons	160	120	35	40	40
WG67K-80T3200	5 tons	160	120	35	40	40
WG67K-80T4000	6 tons	160	120	35	40	45
WG67K-100T2500	5 tons	180	140	40	50	50
WG67K-100T3200	6 tons	180	140	40	50	50
WG67K-100T4000	7.8 tons	180	140	40	50	60
WG67K-125T3200	7 tons	190	140	45	50	50
WG67K-125T4000	8 tons	190	140	45	50	60
WG67K-160T3200	8 tons	210	190	50	60	60
WG67K-160T4000	9 tons	210	190	50	60	60
WG67K-200T3200	11 tons	240	190	60	70	70
WC67E-200T4000	13 tons	240	190	60	70	70
WG67K-200T5000	15 tons	240	190	60	70	70

WG67K Высокоэффективные листогибочные прессы с ЧПУ Заявление

Гибочные листогибочные станки с ЧПУ могут использоваться для придания металлическим листам различных форм и размеров. Он может гнуть цветной металл, лист черного металла, подходит для различных отраслей промышленности, требующих обработки металла, таких как производство декора, автомобильное и судовое производство, аэрокосмическое производство и т.д.
